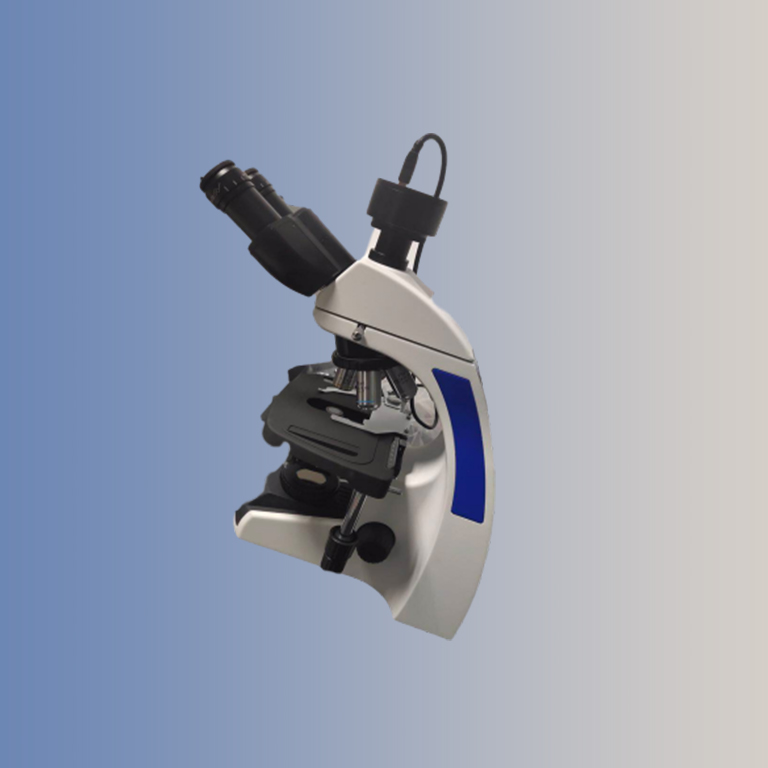

HL-T180顯微顆粒粒度粒型圖像儀
視“打造國產的顆粒圖像儀器”為己任，以科技創品牌、質量闖市場、信譽贏天下為方針，打造穩定、高性?xún)r(jià)比的國產顆粒圖像儀器。
HL-T180顆粒圖像儀是顆粒圖像分析設備，HL-T180采用工業級顯微圖像采集系統，使樣品觀測清晰。分析軟件系統能夠?qū)悠返摹皢误w數據”、“形態參數”、“整體分布”等參數進行分析和計算，可以獲得樣品的整體分布規律的曲線圖和顆粒形態描述等豐富數據，是對各類顆粒樣品進行觀測和分析的儀器設備。配套的顆粒分析軟件進行了人性化的升級和改進，由計算機自主分析出樣品各種等效粒徑、X、Y切線等“單體屬性”、以及包括長徑比、球型度在內的“形態參數”。再通過進一步計算得出此樣品的整體分布情況（包含整體分布曲線等數據），軟件中還增加了多幅圖像拼接計算的模式，增加了參與分析的顆粒數量，后可將樣品的數據以報告的形式輸出（包含有圖像范例、圖表、數據列表等），便于測試人員對測試結果進行管理和匯報。
產品優勢
HL-T180顆粒圖像儀”作為顆粒圖像分析儀器，是專為顆�；蝾w粒相關行業推出的，它的突出優勢主要體現在以下方面：
1 專業性強：本產品不但可對樣品的顆粒單體的進行科學描述，還可以將顆粒的分布情況使用數據、圖表等方式進行直觀表現。能夠獨立或輔助顆粒圖像儀等設備更好的進行顆粒測試工作。
2 數據直觀、易懂，分析結果一目了然：在進行顆粒檢測的同時還可觀測樣品形貌的直觀。這能夠使用戶更多的了解顆粒的形貌、狀態、變化過程等信息。并且，對照直觀的樣品圖片，可以幫助用戶更好的理解報告中的數據含義。
3 應用廣泛，性?xún)r(jià)比高：“HL-T180顆粒圖像儀”既可以作為一種觀測儀器，替代傳統顯微鏡進行各種樣品的觀測工作，又可以計算樣品的各項數據，操作直觀簡便，應用范圍廣泛。
顆粒圖像儀主要用于測試水泥、陶瓷、藥品、乳液、涂料、染料、顏料、填料、化工產品、催化劑、鉆井泥漿、磨料、煤粉、泥砂、粉塵、細胞、食品、添加劑、農藥、石墨、感光材料、燃料、墨汁、金屬與非金屬粉末、碳酸鈣、高嶺土、水煤漿、鋁銀漿及其他粉狀物料的粒度分布和形貌特征
HL-T180 顯微顆粒圖像分析儀技術參數及詳細配置
技術參數：
硬件參數
顯 微 系 統物鏡4X、10X、40X、60X、100X（油）長距消色差（平場）物鏡組
目鏡1X、10X、16X 大視野攝像目鏡
載物臺手動三維機械式載物臺，尺寸：185mm×140mm，移動范圍：50mm×75mm，粗微同軸調焦，微動格值:2μm,帶鎖緊和限位裝置
光源底部透射光源，6V 20W鹵素?zé)?亮度可調�？蛇x頂部金相落射式光源（帶起偏振器）
總放大倍數4倍——1600倍
攝 像 系 統分辨率2048×1536
像素尺寸3.2μm×3.2μm
成像元件1/1.8英寸 progress scan CMOS
幀率6fps@2048×1536 / 10fps@1600×1200 / 15fps@1280×1024 / 30fps@640×480
高清晰度900線
信噪比小于42dB
敏感度1.0V@550nm/lux/S
輸出方式USB2.0
實際觀測范圍0.5微米——3000微米
軟件參數
軟 件 功 能靜態采集將樣品形貌拍攝為高清晰BMP圖片
圖片處理使用多種畫圖工具對圖片進行比較簡單的處理
圖像拼接將多幅圖片進行拼接,在顆粒測試中能夠獲得更多的顆粒數量以提高測試的代表性
顆粒的自動處理工具集自動消除顆粒粘連、自動消除雜點、自動消除邊界不完整顆粒、自動填補顆粒的空心區域、自動平滑顆粒邊緣等12項自動處理工具。
比例尺標定通過標準測微尺標定后，每次測試只須選擇與物鏡相對應的比例尺數值即可直接得到顆粒的實際大小數值。
單個顆粒數據可在圖片上直接對單個顆粒進行截面積、體積、長徑比等10多項參數的分析
任務管理機制嚴格的任務管理機制，使用戶能夠?qū)⑺袦y(cè)試數據井井有條的管理起來。
報告輸出將測試結果輸出為報告，并可以自定義報告樣式。
整體分布特征參數D10、D50（中位徑）、D90、D100等顆粒分布的特征參數
報 告 參 數整體頻率分布累計分布顆粒按數量、體積、面積等分布的頻率分布與累計分布的數據表、曲線圖、柱狀圖等。
統計平均徑Xnl、Xns、Xnv、Xls、Xlv、Xsv等常用的統計平均徑
形狀參數長徑比、龐大率、球型度、表面率、比表面積、外接矩形參數等表征顆粒形狀的10多項常用數據
個數統計直接得到所觀測的顆粒數量
樣品縮略圖可以將樣品縮略圖顯示到報告中
表頭輸入可以將樣品名稱、測試單位、分散介質等多項信息輸入到報告表頭中
自定義LOGO用戶可以自定義LOGO和報告名稱，使輸出的報告顯示自己公司的信息
產品優勢
HL-T180顆粒圖像儀”作為專業的顆粒圖像分析儀器，是專為顆�；蝾w粒相關行業設計開發的，它的突出優勢主要體現在以下方面：
1 專業性強：本產品不但可對樣品的顆粒單體的進行科學描述，還可以將顆粒的分布情況使用數據、圖表等方式進行直觀表現。能夠獨立或輔助顆粒圖像儀等設備更好的進行顆粒測試工作。
2數據直觀、易懂，分析結果一目了然：常見的顆粒測試儀器有顆粒圖像儀、沉降粒度儀等，但在進行顆粒檢測的同時還可觀測樣品形貌的直觀性?xún)?yōu)勢是其他所有顆粒測試設備所不具備的，這能夠使用戶更全面的了解顆粒的形貌、狀態、變化過程等信息。并且，對照直觀的樣品圖片，可以幫助用戶更好的理解報告中的數據含義。
3應用廣泛，性?xún)r(jià)比極高：“HL-T180顆粒圖像儀”既可以作為一種觀測儀器，替代傳統顯微鏡進行各種樣品的觀測工作，又可以計算樣品的各項數據，操作直觀簡便，應用范圍廣泛。
